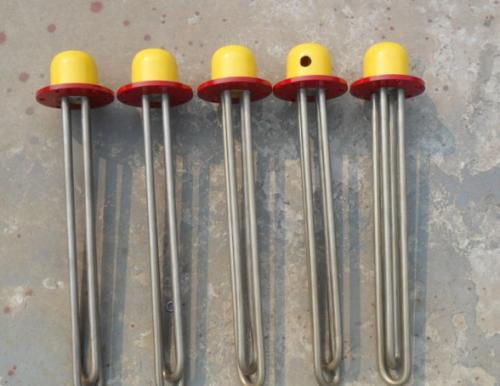

SRY2、SRY3型管狀電加熱器用于敞開或封閉式油槽中加熱油用。SRY4型管狀電加熱器用于加熱流動或循環的油。
二、規格和技術數據
1、規格和外形尺寸：見表如圖2
|
型 號 FL2 |
電 壓 |
功 率 (千瓦) |
外形及安裝尺寸(毫米) |
重 量 (公斤) |
||
|
A |
B浸入油中長 |
C |
||||
|
SRY2-220/1 |
220 |
1 |
307 |
230 |
" |
1.45 |
|
SRY2-220/2 |
220 |
2 |
507 |
430 |
" |
1.90 |
|
SRY2-220/3 |
220 |
3 |
707 |
630 |
" |
2.35 |
|
SRY2-220/4 |
220 |
4 |
922 |
845 |
" |
2.83 |
|
SRY3-220/1 |
220 |
1 |
625 |
375 |
570 |
0.77 |
|
SRY3-220/2 |
220 |
2 |
825 |
575 |
770 |
1.01 |
|
SRY3-220/3 |
220 |
3 |
925 |
675 |
870 |
1.13 |
|
SRY3-220/4 |
220 |
4 |
1125 |
875 |
1070 |
1.37 |
|
SRY4-220/5 |
220 |
5 |
697 |
620 |
" |
2.45 |
| SRY4-220/6 | 220 | 6 | 807 | 730 | " | 2.70 |
| SRY4-220/8 | 220 | 8 | 1007 | 930 | " | 3.05 |
注:SRY2、SRY4型的安裝孔為Ø72毫米
2、工作電壓允許誤差：不大于其額定值的1.1倍，外殼應有效接地。
3、工作環境：相對濕度不大于95%，無爆炸性和腐蝕性氣體。
4、金屬管材料：10號鋼。
5、zui高工作溫工：SRY2、SRY3為300℃,SRY4為100℃。
6、SRY2型、SRY4型的工作壓力小于2公斤/平方厘米。
7、SRY3型緊固件長度為25毫米。
三、使用維護及注意事項
1、外形尺寸圖中尺寸“B”必須全部浸入油中以免燒壞元件。被加熱油應無腐蝕性。
2、SRY3型的工作液面必須在緊固件之下，尺寸線“B”之上。
3、熔化瀝青、石蠟等固態油類時應降低電壓使用，等熔化后再升至額定電壓。以防止熱量集中降低元件使用壽命。
4、發現管子表面有結炭時，必須除盡后再用，以免降低效率，甚至燒壞元件。
5、元件應存放于干燥處，若因長期放置而絕緣電阻降到低于1兆歐時，可在200℃左右的烘箱中干燥若干小時（或將元件低壓通電數小時），即可恢復絕緣電阻。
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
