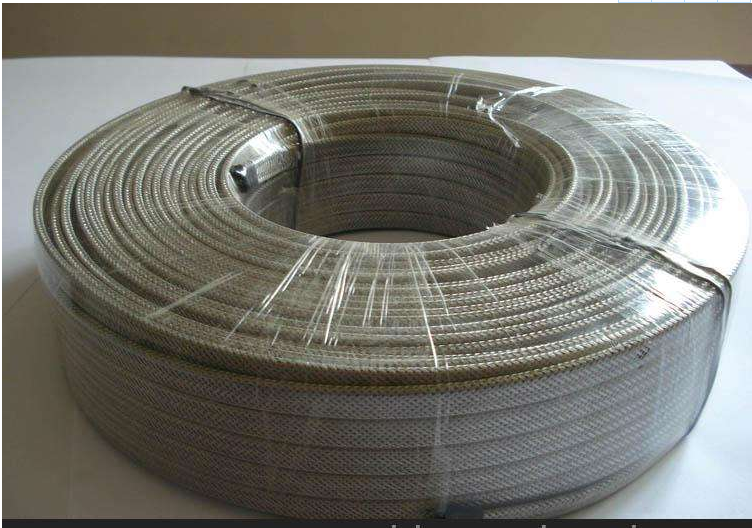

電伴熱帶電纜是用電熱的能量來補充被伴熱體在工藝流程中所散失的熱量，以維持流動介質合理的工藝溫度，達到所需要的工藝運行條件的一種方法。由于電伴熱的熱穩定時間較長，并且具有熱效率高、節能、安裝方便、無污染、使用壽命長和能實現自動控制等優點，它已取代了傳統的蒸汽伴熱。
- 中文名
- 電伴熱帶電纜
- 絕緣層材料
- F46
- 最高耐溫
- 205℃
- 介電強度
- -2500V 50HZ/min
目錄
- 1 連接方式
- 2 產品適應場合
連接方式
恒功率電熱帶亦稱并聯式電熱帶
1、電伴熱帶電纜工作原理：
電源母線為二根平行絕緣銅線，在絕緣層中間纏繞電熱絲，并將該電熱絲每隔一定距離（即“發熱節長”）與母線連接，形成連續并聯電阻。母線通電后，各并聯電阻發熱，因而形成一條連續的加熱帶。
2、電伴熱帶電纜產品規格及主要技術指標：
常態絕緣電阻：≥50mΩhm
介電強度：-2500V 50HZ/min
絕緣層材料：F46
電熱帶最高耐溫：205℃
防爆標志：eдT3
防爆合格證證號：289202
供貨長度：最長200m,電短20m
3.防爆產品說明：
該單相恒功率電熱帶按GB3836.1-83和GB3836-83即爆炸性環境用防爆電器設備“通用要求”和“增安型電器設備e要求設計制造。防爆等級“eдT3產品具有不延燃性，并通過密閉式電熱器要求的試驗，與增安型電器附件配套后，適用于不受外力直接沖擊的工廠一區，二區爆炸性氣體混合物T組場所使用。該產品通過國家法定防爆機構的防爆檢驗，防爆合格證號：289202
RDP2-J4型高溫恒功率電熱帶
RDP2-J4型高溫恒功率電熱帶，其工作原理及產品結構與RDP2-J3型恒功率電熱帶相同，所不同是其絕緣材料采用了耐高防水玻璃纖維和耐高溫于F46的PFA氟塑料，因此能用于溫度達260℃的場所進行熱保溫，以維持一定的伸質濁度，它尤其適合瀝青、重粘油管線伴熱，其流體維持溫度可達180℃-250℃，該產品可用于非爆場合和工廠一區，二區爆炸氣體T3組場所。
1、型號含義：每米功率為40W加強型單相高溫電熱帶
2、產品規格及主要技術指標：電熱帶最高耐溫260℃
RDP3-J3型三相恒功率電熱帶
三相恒功率熱帶和單相恒功率電熱帶的原理基本相同，不同之外是單相帶采用單相供電，三相帶采用三相三角形供電。三相帶除有單相電熱帶的特點外，特別適用于長距離、大口徑管道的伴熱和保溫。
1.工作原理：
三根平行絕緣銅絞線為電源母線，在內護套絕緣層外纏繞電熱絲，并將該電熱絲每隔一定距離（即“發熱節長”）分別依次與電源母線AB-BC-CA-AB......反復循環連接，在每三相間形甩連續并聯電阻。當線母通以三相電后，各并聯電阻同時發熱，因而形成一條連續三相電的加熱帶。
2、產品規格及主要技術指標：
常態絕緣電阻≥50mΩ/每百米
絕緣層材料：F46電熱帶最高耐溫：250℃
供貨長度：最長：500M最短：50M
介質強度：-2500V 50HZ/min
防爆標志：e ⅡT3 防爆合格證號：289202
DXW/PZ/J 型自限式電熱帶
自限式電熱帶
型號含義：
例： DXW-PZ/J表示：絕緣材料為PTC復合性，額定工作電壓為220V、20℃時每米輸出功率20W的自限工電熱帶。
工作原理：兩根銅絞線為電源母線，在母線周圍擠塑一層有正溫系數特性的自限發熱芯料，當接通電源后，電源橫向通過芯料，形成了一個連續的并聯加熱體。本電熱帶發熱芯料采用經特種工藝處理的溫度記憶導電分子。當電流通過網絡導電分子時，產生熱量。在冷態時，電流易于通過，產生大量熱能。隨著溫度升高，基體膨脹，導電分子減低了網絡密度，切斷了大部分通路，電流減少，發熱量隨之減少，由此，達到自動控制溫度目的，使加熱基本超于熱平衡。當溫度下降，溫度記憶導電分子再次收縮，結果，原先切斷的電路有恢復接通，電流再次增大，熱量輸出增加。這種特性稱之謂：“溫度自限式特性”，“自限式電熱帶”名稱由此而產生。
產品規格及主要技術指標
1、產品規格：DXW-PZ/J自限式電熱帶
2、工作電壓：~220V
3、抗電強度：2.5kv/m(20℃)
4、電熱帶最高耐溫：150℃
5、額定發熱量：20W/m(20℃)
6、防爆等級：“eⅡT3”防爆合格證證號：289202
DXW型自限式電熱帶單位長度上功率相等，它的功率不隨總功率愈大。在現場它任意切割。該產品的“自限性能在”電熱帶的整根長度中處出存在，因而能有效在保證管道的熱穩定性。同時，自限式點熱帶即使是互相交駐，也不會產生過熱燒壞點熱帶。它可用于30℃以下會質管道伴熱保溫。自限式電熱帶和PTC材料的啟動電流性能有些相似：在接通電源的瞬間會產生較大啟動電流，該電流隨著通電時間的延長逐漸變小，一般持續數秒后可降到額定值。由于電熱帶一般都是直接啟動，所以DXW-PZ/J型自限式電熱帶最大使用長度100-200m。安裝電帶應與控制電器配套使用，控制電器一般有過載、短路、接地、漏電保護和溫度保護。自限式電熱帶能用于解決介溫度低于30℃的管道、閥門、泵體的防冷凍和保溫，對于維持儀表管線的工藝溫度尤為適用。
